Khớp nối mềm mặt bích

Vai trò kỹ thuật của khớp nối mềm mặt bích trong đường ống công nghiệp

Trong các hệ thống cơ điện (M&E) và dây chuyền công nghệ, hiện tượng dao động từ máy bơm, sự thay đổi nhiệt độ gây giãn nở đường ống luôn tiềm ẩn nguy cơ nứt gãy tại các điểm kết nối. Xưởng cơ khí Tấn Đạt Flex sản xuất dòng sản phẩm khớp nối mềm mặt bích nhằm giải quyết triệt để các vấn đề này. Thiết bị đóng vai trò là điểm chuyển tiếp linh hoạt, hấp thụ rung động cơ học, giảm thiểu chấn động lan truyền và bù trừ sai số kích thước trong quá trình lắp đặt thực tế.

Cấu tạo kỹ thuật của sản phẩm bao gồm lõi ống sóng inox chịu áp lực cao, bên ngoài bọc lớp lưới inox đan khít giúp gia cố độ bền chịu kéo. Hai đầu ống được hàn chắc chắn với mặt bích kết nối. Sự kết hợp này mang lại độ bền cơ học lớn, khả năng thích ứng tốt với các môi chất có nhiệt độ và áp suất biến động liên tục.

Cấu trúc phân loại và tùy chọn tiêu chuẩn kỹ thuật

Để đáp ứng đa dạng yêu cầu lắp đặt tại các nhà máy, Tấn Đạt Flex cung cấp nhiều phương án thiết kế kết nối mặt bích khác nhau:

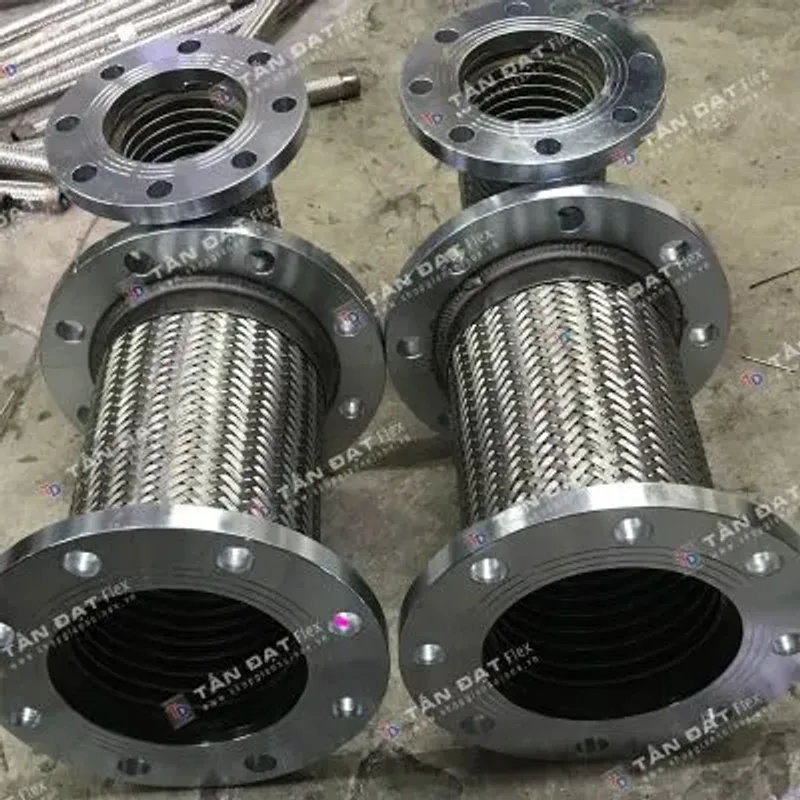

• Kiểu bích cố định: Hai đầu là mặt bích hàn chết vào thân ống, phù hợp với các đoạn ống đã được định vị chính xác khoảng cách.

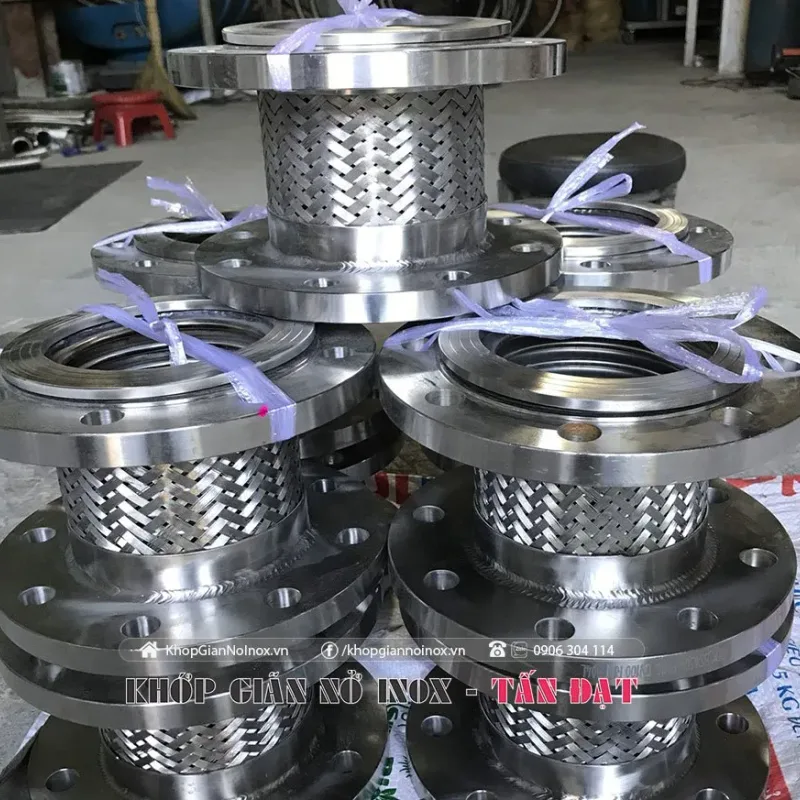

• Kiểu bích xoay (1 đầu cố định, 1 đầu xoay): Thiết kế này giúp kỹ thuật viên dễ dàng xoay chuyển mặt bích để căn chỉnh các lỗ bulông khi thi công trong không gian hẹp, tiết kiệm đáng kể thời gian lắp đặt.

Các tiêu chuẩn mặt bích thông dụng bao gồm JIS 10K, BS PN16, ANSI và DIN. Về vật liệu chế tạo mặt bích, khách hàng có thể lựa chọn thép mạ kẽm hoặc inox tùy thuộc vào điều kiện môi trường xung quanh. Quy cách sản xuất từ kích thước DN50, DN100, DN150, DN200 đến các kích thước phi tiêu chuẩn hoặc chiều dài toàn phần gia công theo bản vẽ riêng.

Ứng dụng thực tế trong các hệ thống cơ điện

Khớp nối mềm mặt bích là chi tiết không thể thiếu trong nhiều lĩnh vực công nghiệp nhờ tính linh hoạt và độ tin cậy vận hành:

• Trạm bơm và xử lý nước: Lắp đặt ngay đầu hút và đẩy của máy bơm nước cấp, trạm bơm nước thải để triệt tiêu rung động, bảo vệ cánh quạt và trục bơm.
• Hệ thống PCCC: Đảm bảo đường ống cứu hỏa luôn sẵn sàng vận hành ổn định dưới áp lực cao mà không bị ứng suất nhiệt phá hủy.
• Hệ thống HVAC và năng lượng: Sử dụng trong đường ống nước lạnh điều hòa trung tâm, hệ thống hơi nóng, khí nén hoặc dẫn dầu công nghiệp.

Hướng dẫn kỹ thuật lựa chọn sản phẩm chính xác

Khi đặt hàng gia công khớp nối mềm inox tại xưởng Tấn Đạt Flex, các kỹ sư cơ điện cần xác định rõ các thông số kỹ thuật nền tảng để đảm bảo thiết bị vận hành bền bỉ:

1. Đường kính và chiều dài: Xác định chính xác kích thước danh định (DN) của đường ống và chiều dài tổng thể (L) cần thiết kế.
2. Thông số mặt bích: Lựa chọn đúng tiêu chuẩn (JIS, BS, ANSI) và chất liệu bích (thép mạ hoặc inox) tương thích với bích trên thiết bị.
3. Đặc tính môi chất và áp lực: Cung cấp thông tin về lưu chất bên trong ống (nước, hóa chất, hơi nóng) cùng áp lực làm việc tối đa để xưởng tư vấn độ dày ống sóng phù hợp.

Liên hệ tư vấn kỹ thuật và gia công trực tiếp

Quý kỹ sư, nhà thầu và đơn vị thi công có nhu cầu đặt gia công khớp nối mềm mặt bích, khớp chống rung inox theo yêu cầu riêng tại khu vực TP.HCM cũng như cụm công nghiệp Vĩnh Lộc, xin vui lòng kết nối trực tiếp với xưởng sản xuất Tấn Đạt Flex tại địa chỉ D20/26F2 Võ Văn Vân, ấp 4A, xã Tân Vĩnh Lộc, TP. Hồ Chí Minh để nhận hỗ trợ kỹ thuật chi tiết và báo giá nhanh chóng.
