Khớp nối mềm inox gia công tại TP.HCM

Đặc điểm kỹ thuật của khớp nối mềm inox mặt bích sản xuất tại xưởng Tấn Đạt

Trong các hệ thống đường ống công nghiệp, việc xử lý rung động và bù trừ giãn nở nhiệt là yêu cầu bắt buộc để bảo vệ thiết bị. Xưởng cơ khí Tấn Đạt tại TP.HCM chuyên trực tiếp gia công dòng sản phẩm khớp nối mềm inox mặt bích theo thông số kỹ thuật riêng của từng dự án. Thiết bị này đóng vai trò là điểm kết nối linh hoạt giữa các đoạn ống cứng hoặc giữa ống dẫn với các loại máy bơm, van công nghiệp.

Sản phẩm được chế tạo dựa trên yêu cầu thực tế của kỹ sư công trường, không giới hạn về chiều dài. Việc chủ động trong khâu sản xuất giúp chúng tôi đáp ứng nhanh chóng các đơn hàng đặc thù cho ngành nước, hóa chất và cơ điện lạnh.

Cấu tạo chi tiết và vật liệu chế tạo

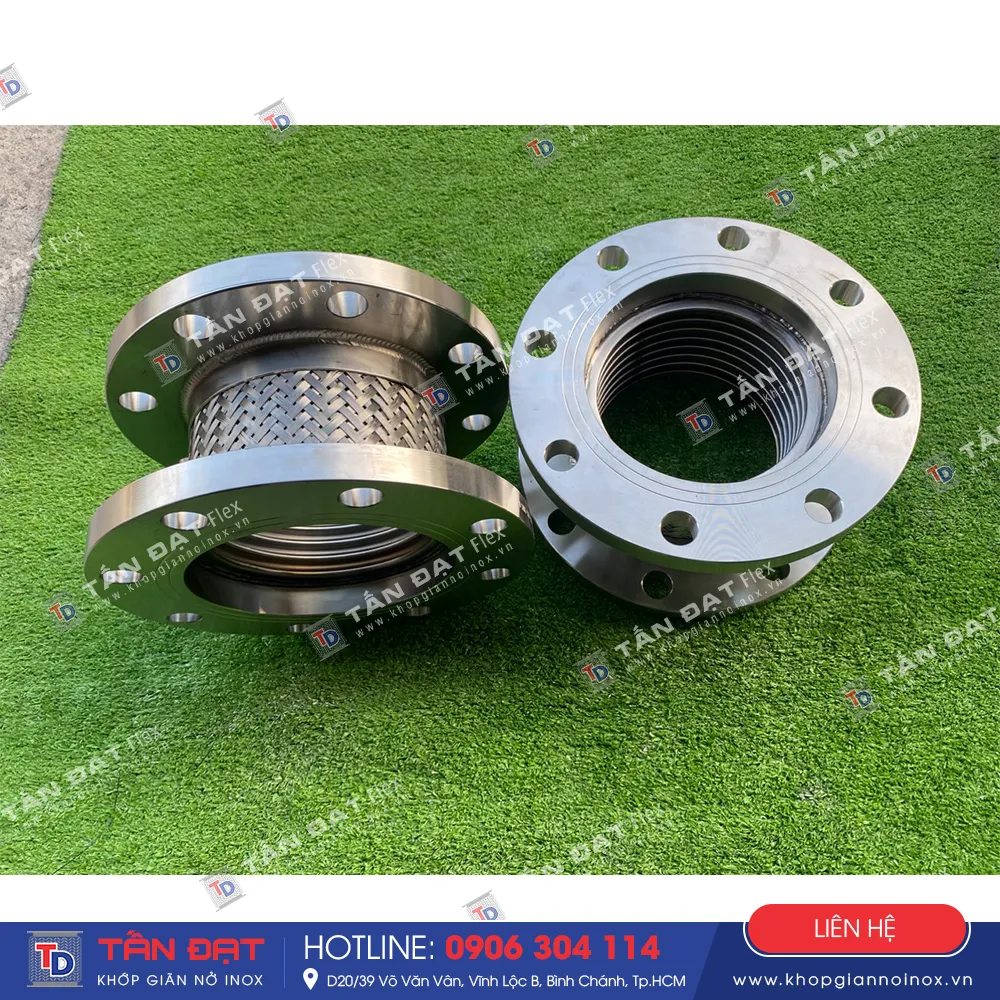

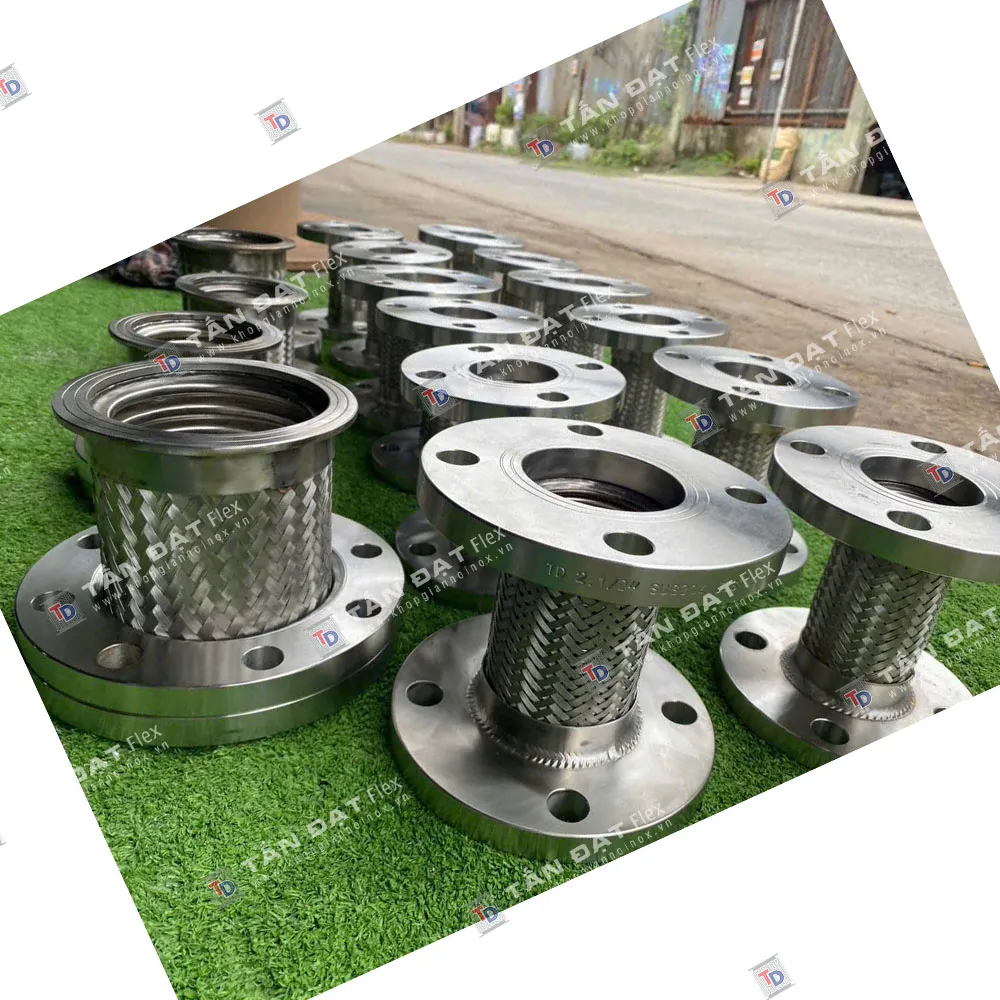

Một bộ khớp nối tiêu chuẩn gia công tại xưởng bao gồm phần ống mềm gợn sóng (bellow) và hai mặt bích ở hai đầu. Sự kết hợp này mang lại khả năng chịu áp lực cao đồng thời vẫn giữ được độ mềm dẻo cần thiết để hấp thụ chấn động.

• Thân ống mềm: Sử dụng vật liệu inox 304 tiêu chuẩn, có thể nâng cấp lên inox 316 theo yêu cầu đặt hàng để thích ứng với môi trường làm việc có tính ăn mòn cao. Các lớp sóng inox cho phép ống co giãn dọc trục và uốn cong nhẹ.
• Mặt bích kết nối: Gia công từ thép không gỉ hoặc thép carbon mạ kẽm tùy theo thiết kế hệ thống, tuân thủ các tiêu chuẩn mặt bích phổ biến hiện nay như JIS, DIN, BS hoặc ANSI, giúp việc liên kết với van bướm, van cổng, van giảm áp diễn ra thuận lợi.
• Lớp lưới bện (nếu có): Ôm sát bên ngoài ống mềm nhằm gia cường khả năng chịu áp lực lớn cho toàn bộ thiết bị, ngăn ngừa tình trạng giãn nở quá mức gây phình ống.

Ứng dụng thực tế trong hệ thống đường ống

Nhờ đặc tính kỹ thuật linh hoạt, thiết bị này hiện diện trong nhiều hạng mục công trình khác nhau:

• Lắp đặt trực tiếp tại các đầu hút và đẩy của máy bơm nước công suất lớn để triệt tiêu lực rung động truyền từ motor vào hệ thống ống.
• Bố trí tại các tuyến ống dẫn hơi nóng, nước nóng nhằm hấp thụ sự thay đổi chiều dài đường ống do biến động nhiệt độ.
• Kết nối với các thiết bị van công nghiệp, bình áp lực để giảm thiểu ứng suất cơ học khi dòng chảy thay đổi áp suất đột ngột.

Hướng dẫn lựa chọn và lưu ý khi lắp đặt

Để đảm bảo tuổi thọ tối đa cho khớp nối, kỹ sư cần lưu ý một số điểm quan trọng trong quá trình thiết kế và thi công:

1. Xác định chính xác chiều dài: Cần tính toán khoảng cách lắp đặt thực tế sao cho ống không bị kéo căng quá mức hoặc bị nén lệch tâm khi hệ thống đi vào vận hành.
2. Kiểm tra hệ thống treo đỡ: Phải lắp đặt các giá đỡ ống phù hợp ở hai đầu khớp nối. Tránh để trọng lượng của toàn bộ đoạn ống dồn trực tiếp lên thân khớp mềm.
3. Thao tác siết bu lông mặt bích: Khi lắp ráp, cần siết đều các con bu lông theo hình chéo góc để lực ép phân bổ đồng đều lên gioăng đệm, tránh tình trạng rò rỉ lưu chất.

Quy trình kiểm tra chất lượng trước khi xuất xưởng

Mỗi sản phẩm trước khi rời khỏi xưởng cơ khí Tấn Đạt đều phải trải qua các bước kiểm tra nghiêm ngặt. Chúng tôi tiến hành kiểm tra ngoại quan các mối hàn, độ chính xác của kích thước mặt bích và thực hiện kiểm tra áp lực 100% sản phẩm để đảm bảo không có lỗi rò rỉ trước khi bàn giao cho đơn vị thi công.

Quý khách hàng cần tư vấn chi tiết về thông số kỹ thuật, đặt gia công khớp nối mềm inox theo bản vẽ riêng hoặc nhận báo giá nhanh chóng, xin vui lòng liên hệ trực tiếp với đội ngũ kỹ thuật của Tấn Đạt để được hỗ trợ chu đáo.
