Khớp nối mềm / khớp giãn nở đường ống / giảm chấn / giảm rung

Vai trò kỹ thuật của khớp nối mềm inox trong hệ thống đường ống

Trong các dây chuyền công nghiệp và hệ thống cơ điện tòa nhà, đường ống chịu tác động liên tục từ lực đẩy, sự thay đổi nhiệt độ và dao động cơ học sinh ra bởi thiết bị vận hành. Nếu không có giải pháp bù trừ, ứng suất tích tụ sẽ làm rạn nứt mối hàn hoặc gây biến dạng bích van. Khớp nối mềm mặt bích được thiết kế như một điểm giãn nở linh hoạt, giúp triệt tiêu rung chấn từ máy bơm, giảm tiếng ồn lan truyền và xử lý tình trạng lệch tâm nhỏ trong giới hạn cho phép khoảng 3.17 mm (1/8 inch).

Đặc điểm cấu tạo và nguyên lý hoạt động

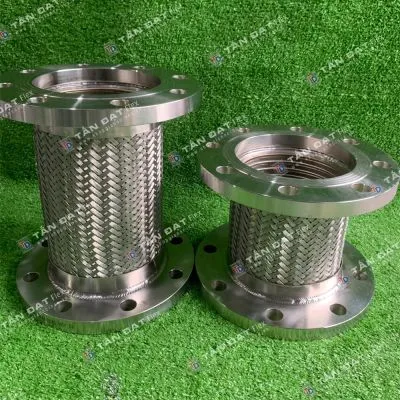

Cấu kiện chính của thiết bị bao gồm phần ống ruột gà dạng sóng hình khuyên bằng thép không gỉ, bên ngoài bọc lớp lưới đan chịu lực cao. Sự kết hợp này mang lại khả năng chịu áp lực lớn và duy trì độ bền vững khi làm việc ở dải nhiệt độ rộng. Tính đàn hồi của các nếp sóng cho phép ống uốn cong hoặc co giãn theo trục dọc khi hệ thống khởi động hoặc dừng đột ngột.

• Thân ống: Inox 304 tiêu chuẩn, tùy chọn nâng cấp lên inox 316 theo yêu cầu môi trường hóa chất.
• Lớp lưới bện: Tăng cường khả năng chịu áp suất nội tại, ngăn ngừa hiện tượng phình ống.
• Kiểu kết nối: Mặt bích gia công chắc chắn, dễ dàng lắp đặt vào hệ thống van và bơm.

Hướng dẫn chọn và lưu ý lắp đặt khớp nối mềm mặt bích

Để thiết bị đạt tuổi thọ tối đa, kỹ sư cần lưu ý một số yếu tố kỹ thuật quan trọng trong quá trình thiết kế và thi công:

1. Xác định chính xác chiều dài lắp đặt dựa trên biên độ co giãn thực tế của đường ống.
2. Không dùng khớp nối mềm để bù trừ cho việc lắp đặt sai lệch tâm quá lớn vượt quá giới hạn thiết kế của nhà sản xuất.
3. Cố định các đoạn ống cứng lân cận bằng quang treo hoặc giá đỡ để trọng lượng đường ống không dồn trực tiếp lên phần ống mềm.
4. Kiểm tra kỹ bề mặt bích và gioăng làm kín trước khi siết bu-lông để tránh rò rỉ lưu chất.

Quy trình sản xuất và kiểm định chất lượng tại xưởng Tấn Đạt

Tại xưởng sản xuất Tấn Đạt (TP.HCM), các sản phẩm khớp nối mềm, ống mềm inox được gia công theo thông số kỹ thuật riêng của từng dự án. Chúng tôi nhận sản xuất theo kích thước, chiều dài và vật liệu mà hệ thống yêu cầu. Trước khi xuất xưởng, toàn bộ sản phẩm đều trải qua quy trình kiểm tra áp lực nhằm đảm bảo khả năng vận hành ổn định và kiểm tra ngoại quan tỉ mỉ.

Ứng dụng thực tế trong công nghiệp

Nhờ đặc tính cơ học bền bỉ, dòng sản phẩm này được ứng dụng rộng rãi tại các hạng mục:

• Hệ thống cấp thoát nước đô thị và trạm bơm tăng áp.
• Hệ thống phòng cháy chữa cháy (PCCC) nhà cao tầng.
• Đường ống dẫn hơi, nước nóng trong nhà máy nhiệt điện, dệt nhuộm, hóa chất.

Quý khách hàng cần tư vấn chi tiết về thông số kỹ thuật hoặc đặt gia công khớp nối mềm theo bản vẽ riêng, xin vui lòng liên hệ với Tấn Đạt Flex qua Hotline/Zalo: 0906 304 114 hoặc email khopgiannoinox.vn@gmail.com để nhận hỗ trợ và báo giá nhanh chóng.
