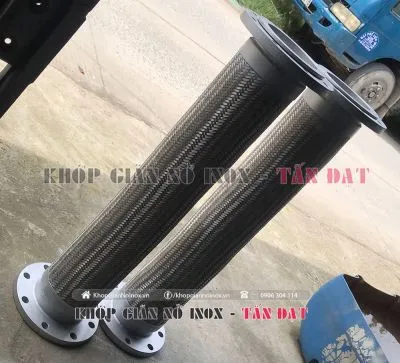

Khớp nối mềm kết nối mặt bích JIS 10K thép 1 đầu cố định 1 đầu xoay DN150
Tìm hiểu thông số và cấu tạo khớp nối mềm mặt bích JIS 10K thép DN150 với một đầu cố định và một đầu xoay do Tấn Đạt sản xuất, đáp ứng yêu cầu kỹ thuật thực tế.
- Nguyên vật liệu inox đúng mác, có chứng chỉ
- Kiểm tra áp lực 100% trước khi xuất xưởng
- Gia công theo kích thước, kiểu kết nối yêu cầu
- Giá xưởng – chiết khấu tốt cho đại lý, nhà thầu
Giá: Liên hệ để có giá tốt nhất
- Báo giá nhanh
- Nhà sản xuất trực tiếp
- Hợp tác dự án
- Giao hàng toàn quốc
Thông số kỹ thuật
| Loại sản phẩm | Khớp nối mềm mặt bích |
|---|---|
| Kích thước danh nghĩa | DN150 |
| Chiều dài | Theo yêu cầu |
| Vật liệu | Thép / inox theo yêu cầu |
| Kiểu kết nối | Mặt bích JIS 10K, 1 đầu bích cố định – 1 đầu xoay |
| Xuất xứ | Sản xuất tại xưởng Tấn Đạt – TP.HCM |
| Kiểm tra | Kiểm tra áp lực, ngoại quan trước khi xuất xưởng |
| Gia công theo yêu cầu | Có – kích thước, kiểu kết nối, vật liệu |
Mô tả sản phẩm
Đặc điểm kỹ thuật khớp nối mềm mặt bích JIS 10K thép DN150 một đầu xoay
Trong các hệ thống đường ống công nghiệp cỡ lớn, việc xử lý độ dịch chuyển nhiệt và chấn động cơ học đóng vai trò then chốt để bảo vệ thiết bị. Sản phẩm khớp nối mềm kết nối mặt bích JIS 10K thép 1 đầu cố định 1 đầu xoay DN150 do xưởng Tấn Đạt gia công trực tiếp tại TP.HCM đáp ứng tiêu chuẩn kỹ thuật GB/T14525-2010. Thiết kế kết hợp giữa ống ruột gà inox bên trong, lớp lưới bện chịu áp và hai mặt bích khác kiểu giúp kỹ sư tối ưu hóa công tác lắp đặt.
Cấu tạo và cơ chế hoạt động của thiết kế 1 đầu cố định – 1 đầu xoay
Điểm nhấn kỹ thuật của dòng sản phẩm này nằm ở quy cách lắp bích: một đầu bích hàn cố định và một đầu bích lỏng có khả năng xoay tự do quanh ống. Cấu trúc cụ thể bao gồm:
- Ống xếp inox (Corrugated hose): Đóng vai trò là dòng dẫn chính, chịu biến dạng đàn hồi tốt để hấp thụ độ giãn nở nhiệt.
- Lưới bện inox bọc ngoài: Ngăn chặn hiện tượng phình ống dưới tác động của áp suất cao, đồng thời bảo vệ lớp ruột gà trước các va đập cơ học.
- Đầu kết nối mặt bích JIS 10K: Tiêu chuẩn thông dụng tại Việt Nam, phù hợp với các hệ thống áp lực trung bình. Đầu bích xoay hỗ trợ kỹ sư dễ dàng xoay chuyển lỗ bu-lông để căn chỉnh đồng tâm với mặt bích thiết bị mà không cần xoay cả đoạn ống nặng nề.
Thông số kỹ thuật và tùy chọn gia công theo yêu cầu
Nhằm đáp ứng đa dạng yêu cầu từ các công trình thực tế, Tấn Đạt Flex cung cấp dịch vụ chế tạo linh hoạt theo bản vẽ kỹ thuật riêng của từng dự án.
| Đặc điểm | Thông số kỹ thuật tiêu chuẩn |
|---|---|
| Kích thước danh nghĩa | DN150 |
| Tiêu chuẩn bích | JIS 10K |
| Kiểu liên kết | 1 đầu bích cố định, 1 đầu bích xoay |
| Vật liệu cấu thành | Thép carbon / Inox (tùy chọn theo môi chất) |
| Chiều dài tổng thể | Sản xuất theo yêu cầu thực tế của hệ thống |
| Xuất xứ | Xưởng sản xuất Tấn Đạt – TP. Hồ Chí Minh |
Ứng dụng thực tế trong hệ thống đường ống
Với quy cách danh nghĩa DN150, thiết bị thường được lắp đặt tại các vị trí gần máy bơm, cửa ra của nồi hơi, hoặc các tuyến ống dẫn dầu, khí đốt và nước kỹ thuật. Nhờ đặc tính dẻo dai, sản phẩm thực hiện tốt các chức năng:
- Triệt tiêu phần lớn lực rung động truyền từ động cơ vào đường ống.
- Bù trừ sai lệch kích thước do dung sai lắp đặt hoặc hiện tượng co giãn vì nhiệt độ môi chất thay đổi.
- Giảm thiểu ứng suất cục bộ tại các điểm nối ren hoặc mặt bích của van, máy bơm.
Lưu ý khi lắp đặt và quy trình kiểm tra chất lượng tại xưởng
Để đảm bảo tuổi thọ vận hành lâu dài, kỹ sư cần lưu ý không kéo giãn hoặc xoắn ống quá giới hạn cho phép trong quá trình thi công. Toàn bộ các sản phẩm rời khỏi xưởng Tấn Đạt đều phải trải qua công đoạn kiểm tra áp lực thủy tĩnh và rà soát ngoại quan nghiêm ngặt nhằm hạn chế tối đa lỗi kỹ thuật trước khi đưa vào công trình.
Quý khách hàng cần tư vấn chi tiết về giải pháp kỹ thuật, thông số lắp đặt hoặc nhận báo giá cho quy cách riêng, xin vui lòng liên hệ ngay với Tấn Đạt Flex qua Hotline/Zalo: 0906 304 114 hoặc email: khopgiannoinox.vn@gmail.com để được hỗ trợ nhanh chóng.
Câu hỏi thường gặp về khớp nối mềm mặt bích
Khớp nối mềm inox chịu được áp lực bao nhiêu?
Khớp nối mềm inox bọc 1 lớp lưới thông dụng làm việc ở PN10 – PN16 (10 – 16 bar). Với áp lực cao hơn, Tấn Đạt gia công loại 2 lớp lưới hoặc tăng độ dày ống sóng theo thông số thiết kế.
Nên chọn khớp nối mềm inox 304 hay 316?
Inox 304 phù hợp đa số hệ thống nước, hơi, khí. Inox 316 có molypden nên chống ăn mòn tốt hơn, nên dùng cho hoá chất, nước biển, nước thải hoặc môi trường gần biển.
Tấn Đạt có gia công khớp nối mềm theo chiều dài và kiểu bích riêng không?
Có. Chúng tôi sản xuất trực tiếp nên nhận gia công mọi chiều dài, DN15 – DN300 (lớn hơn theo yêu cầu), bích JIS, BS, ANSI, DIN, đầu ren, rắc co, clamp. Gọi 0906 304 114 để được báo giá.
Công trình đã sử dụng
Đánh giá sản phẩm
Nhận xét kỹ thuật
Phòng kỹ thuật Tấn Đạt Flex
Khớp nối mềm kết nối mặt bích JIS 10K thép 1 đầu cố định 1 đầu xoay DN150 thuộc nhóm khớp nối mềm mặt bích. Vật liệu thép / inox theo yêu cầu, kết nối mặt bích JIS 10K, 1 đầu bích cố định – 1 đầu xoay, kích thước DN150. Theo đánh giá của bộ phận kỹ thuật, đây là lựa chọn phù hợp khi cần kết nối mặt bích lắp đặt, tháo bảo trì nhanh; dễ thay thế khi cần. Để sản phẩm đạt tuổi thọ tốt nhất, cần chọn đúng thông số và lắp đặt theo hướng dẫn kỹ thuật.
Ưu điểm
- Kết nối mặt bích lắp đặt, tháo bảo trì nhanh; dễ thay thế khi cần
- Vật liệu inox bền, chịu nhiệt và chống gỉ trong điều kiện làm việc thông thường
- Gia công theo kích thước, kiểu kết nối và vật liệu riêng của từng công trình
Lưu ý khi chọn & lắp đặt
- Cần xác định đúng tiêu chuẩn mặt bích (JIS, BS, ANSI, DIN) và số lỗ bu lông để khớp với đường ống hiện hữu
- Với môi trường clo, nước biển hoặc hoá chất mạnh nên cân nhắc nâng cấp lên inox 316
- Khi đặt hàng nên cung cấp áp suất, nhiệt độ, lưu chất và kích thước lắp đặt để được tư vấn chính xác
