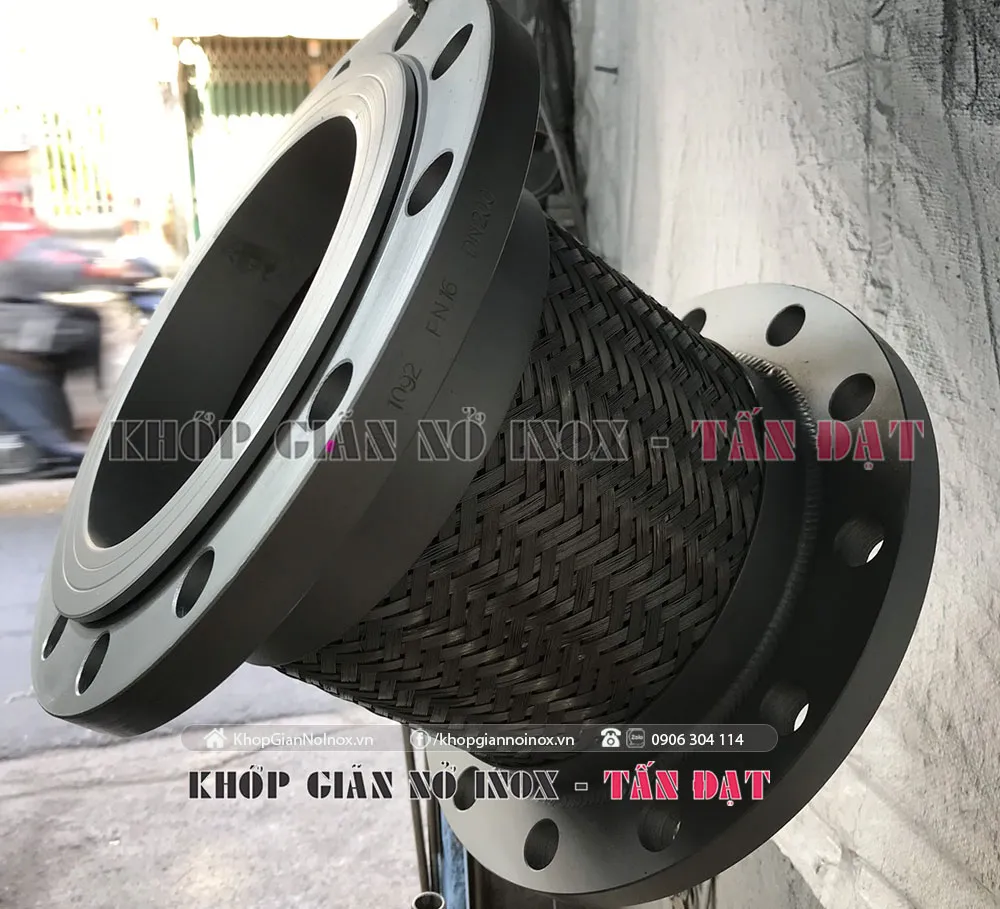

Khớp nối mềm kết nối mặt bích PN16 1 đầu cố định 1 đầu xoay DN200
Thông số kỹ thuật, hướng dẫn lắp đặt và ưu điểm của khớp nối mềm inox DN200 kết nối mặt bích PN16 gồm 1 đầu cố định và 1 đầu xoay sản xuất tại xưởng Tấn Đạt TP.HCM.
- Nguyên vật liệu inox đúng mác, có chứng chỉ
- Kiểm tra áp lực 100% trước khi xuất xưởng
- Gia công theo kích thước, kiểu kết nối yêu cầu
- Giá xưởng – chiết khấu tốt cho đại lý, nhà thầu
Giá: Liên hệ để có giá tốt nhất
- Báo giá nhanh
- Nhà sản xuất trực tiếp
- Hợp tác dự án
- Giao hàng toàn quốc
Thông số kỹ thuật
| Loại sản phẩm | Khớp nối mềm mặt bích |
|---|---|
| Kích thước danh nghĩa | DN200 |
| Chiều dài | Theo yêu cầu |
| Vật liệu | Inox 304 (inox 316 theo yêu cầu) |
| Kiểu kết nối | Mặt bích PN16, 1 đầu bích cố định – 1 đầu xoay |
| Xuất xứ | Sản xuất tại xưởng Tấn Đạt – TP.HCM |
| Kiểm tra | Kiểm tra áp lực, ngoại quan trước khi xuất xưởng |
| Gia công theo yêu cầu | Có – kích thước, kiểu kết nối, vật liệu |
Mô tả sản phẩm
Đặc điểm kỹ thuật khớp nối mềm mặt bích PN16 DN200 đầu xoay
Khớp nối mềm inox kích thước DN200 sử dụng kết nối bích tiêu chuẩn PN16 đóng vai trò cốt lõi trong việc liên kết các đoạn ống công nghiệp cỡ lớn. Điểm kỹ thuật đáng chú ý của thiết bị này là cấu trúc một đầu bích cố định kết hợp cùng một đầu xoay linh hoạt. Thiết kế này giải quyết triệt để bài toán căn chỉnh lỗ bu-lông khi thi công các đường ống cứng có đường kính lớn, giảm thiểu tối đa ứng suất lắp đặt lên thân van và máy móc.
Thân ống được tạo sóng từ vật liệu inox 304 hoặc inox 316, bọc bên ngoài bằng lớp lưới đan inox chịu lực. Cấu tạo này giúp ống vừa giữ được độ mềm dẻo cần thiết để hấp thụ dao động, vừa duy trì khả năng chịu áp lực định mức PN16 trong các hệ thống vận hành liên tục. Xưởng cơ khí Tấn Đạt thực hiện kiểm tra áp lực và kiểm tra ngoại quan 100% sản phẩm trước khi xuất xưởng nhằm đảm bảo tiêu chuẩn kỹ thuật.
Hướng dẫn lựa chọn và lưu ý lắp đặt cho kỹ sư
Khi đưa khớp nối mềm DN200 vào bản vẽ thiết kế hệ thống, các kỹ sư cần lưu ý một số yếu tố kỹ thuật quan trọng sau:
- Xác định chiều dài: Chiều dài của khớp được gia công theo yêu cầu thực tế của từng vị trí lắp đặt để đảm bảo khoảng bù giãn nở nhiệt chính xác.
- Vị trí lắp: Thường được bố trí gần các thiết bị tạo dao động mạnh như máy bơm công nghiệp, máy nén khí, hoặc lắp đặt tại các điểm chuyển hướng đường ống và khu vực qua khe lún công trình.
- Cố định đường ống: Cần lắp đặt các giá đỡ ống chắc chắn hai đầu khớp nối để tránh hiện tượng giãn nở dọc trục quá mức làm ảnh hưởng đến tuổi thọ thiết bị.
- Lực siết bu-lông: Khi siết mặt bích, cần thực hiện theo đường chéo đều tay để lực phân bố đồng đều trên gioăng làm kín.
So sánh phương án lắp đặt: Đầu bích xoay và Bích cố định đôi
| Tiêu chí kỹ thuật | Loại 1 đầu cố định, 1 đầu xoay | Loại 2 đầu bích cố định |
|---|---|---|
| Độ dễ khi xoay lỗ bích | Rất cao nhờ vành bích trượt tự do | Thấp, đòi hỏi căn chỉnh chính xác cao |
| Thời gian thi công | Nhanh chóng, tiết kiệm công sức | Lâu hơn nếu lỗ bích bị lệch tâm |
| Ứng suất lắp đặt | Thấp, không bị vặn xoắn ống | Dễ phát sinh ứng suất nếu sai số lớn |
Quy trình sản xuất và gia công theo đơn đặt hàng tại xưởng Tấn Đạt
Là đơn vị trực tiếp sản xuất tại khu vực TP.HCM (Cơ sở tại Võ Văn Vân, xã Tân Vĩnh Lộc), Tấn Đạt Flex đáp ứng nhanh chóng mọi yêu cầu kỹ thuật đặc thù từ phía đơn vị thi công. Khách hàng có thể đặt gia công linh hoạt về:
- Vật liệu chế tạo phần ống sóng và mặt bích (chuyển đổi giữa inox 304 và inox 316 tùy theo độ ăn mòn của lưu chất).
- Kích thước chiều dài tổng thể phù hợp với không gian giới hạn của hầm kỹ thuật hoặc nhà máy.
- Tiêu chuẩn mặt bích kết nối theo yêu cầu kỹ thuật riêng của công trình.
Liên hệ tư vấn kỹ thuật và nhận báo giá
Quý kỹ sư, nhà thầu cần hỗ trợ thông tin chi tiết, bản vẽ kỹ thuật hoặc nhận báo giá cho sản phẩm khớp nối mềm mặt bích PN16 1 đầu cố định 1 đầu xoay DN200, xin vui lòng liên hệ trực tiếp với đội ngũ kỹ thuật Tấn Đạt Flex qua hotline hoặc email để được phản hồi nhanh chóng.
Câu hỏi thường gặp về khớp nối mềm mặt bích
Khớp nối mềm inox chịu được áp lực bao nhiêu?
Khớp nối mềm inox bọc 1 lớp lưới thông dụng làm việc ở PN10 – PN16 (10 – 16 bar). Với áp lực cao hơn, Tấn Đạt gia công loại 2 lớp lưới hoặc tăng độ dày ống sóng theo thông số thiết kế.
Nên chọn khớp nối mềm inox 304 hay 316?
Inox 304 phù hợp đa số hệ thống nước, hơi, khí. Inox 316 có molypden nên chống ăn mòn tốt hơn, nên dùng cho hoá chất, nước biển, nước thải hoặc môi trường gần biển.
Tấn Đạt có gia công khớp nối mềm theo chiều dài và kiểu bích riêng không?
Có. Chúng tôi sản xuất trực tiếp nên nhận gia công mọi chiều dài, DN15 – DN300 (lớn hơn theo yêu cầu), bích JIS, BS, ANSI, DIN, đầu ren, rắc co, clamp. Gọi 0906 304 114 để được báo giá.
Công trình đã sử dụng
Đánh giá sản phẩm
Nhận xét kỹ thuật
Phòng kỹ thuật Tấn Đạt Flex
Khớp nối mềm kết nối mặt bích PN16 1 đầu cố định 1 đầu xoay DN200 thuộc nhóm khớp nối mềm mặt bích. Vật liệu inox 304 (inox 316 theo yêu cầu), kết nối mặt bích PN16, 1 đầu bích cố định – 1 đầu xoay, kích thước DN200. Theo đánh giá của bộ phận kỹ thuật, đây là lựa chọn phù hợp khi cần kết nối mặt bích lắp đặt, tháo bảo trì nhanh; dễ thay thế khi cần. Để sản phẩm đạt tuổi thọ tốt nhất, cần chọn đúng thông số và lắp đặt theo hướng dẫn kỹ thuật.
Ưu điểm
- Kết nối mặt bích lắp đặt, tháo bảo trì nhanh; dễ thay thế khi cần
- Vật liệu inox bền, chịu nhiệt và chống gỉ trong điều kiện làm việc thông thường
- Gia công theo kích thước, kiểu kết nối và vật liệu riêng của từng công trình
Lưu ý khi chọn & lắp đặt
- Cần xác định đúng tiêu chuẩn mặt bích (JIS, BS, ANSI, DIN) và số lỗ bu lông để khớp với đường ống hiện hữu
- Với môi trường clo, nước biển hoặc hoá chất mạnh nên cân nhắc nâng cấp lên inox 316
- Khi đặt hàng nên cung cấp áp suất, nhiệt độ, lưu chất và kích thước lắp đặt để được tư vấn chính xác
