Đĩa thiết bị chống xoáy bồn nước inox
Tìm hiểu về cấu tạo, nguyên lý và thông số kỹ thuật của bộ hút nước chống xoáy inox do Tấn Đạt sản xuất, giải pháp ổn định dòng chảy và bảo vệ máy bơm hiệu quả.
- Nguyên vật liệu inox đúng mác, có chứng chỉ
- Kiểm tra áp lực 100% trước khi xuất xưởng
- Gia công theo kích thước, kiểu kết nối yêu cầu
- Giá xưởng – chiết khấu tốt cho đại lý, nhà thầu
Giá: Liên hệ để có giá tốt nhất
- Báo giá nhanh
- Nhà sản xuất trực tiếp
- Hợp tác dự án
- Giao hàng toàn quốc
Thông số kỹ thuật
| Loại sản phẩm | Bộ hút nước chống xoáy |
|---|---|
| Chiều dài | Theo yêu cầu |
| Vật liệu | Inox 304 (inox 316 theo yêu cầu) |
| Xuất xứ | Sản xuất tại xưởng Tấn Đạt – TP.HCM |
| Kiểm tra | Kiểm tra áp lực, ngoại quan trước khi xuất xưởng |
| Gia công theo yêu cầu | Có – kích thước, kiểu kết nối, vật liệu |
Mô tả sản phẩm
Vai trò kỹ thuật của thiết bị chống xoáy trong hệ thống cấp nước
Trong các bể chứa dung tích lớn hoặc trạm bơm công nghiệp, việc xả nước thường đi kèm hiện tượng xoáy lốc tại miệng ống hút khi mực nước hạ thấp. Tình trạng này làm giảm lưu lượng cấp, gây sụt áp và tạo điều kiện cho không khí lọt vào đường ống, dẫn đến hiện tượng e khí, rung lắc và quá tải cho máy bơm.
Đĩa chống xoáy do Tấn Đạt sản xuất được thiết kế nhằm triệt tiêu mô-men xoắn của dòng chất lỏng trước khi đi vào cửa hút. Phụ kiện này giúp duy trì trạng thái chảy điềm tĩnh, bảo vệ thiết bị cơ khí khỏi các tác động bất lợi của hiện tượng búa nước và xâm thực.
Cấu tạo và nguyên lý hoạt động thực tế

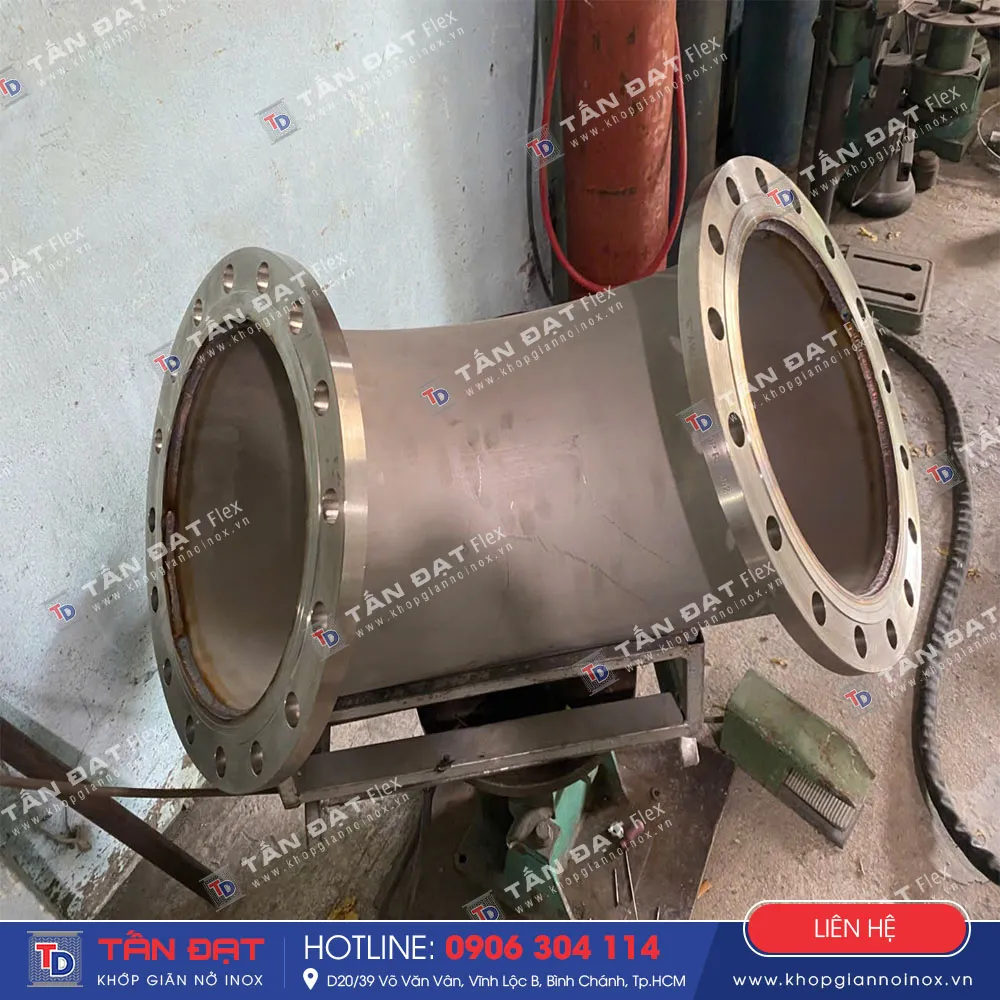

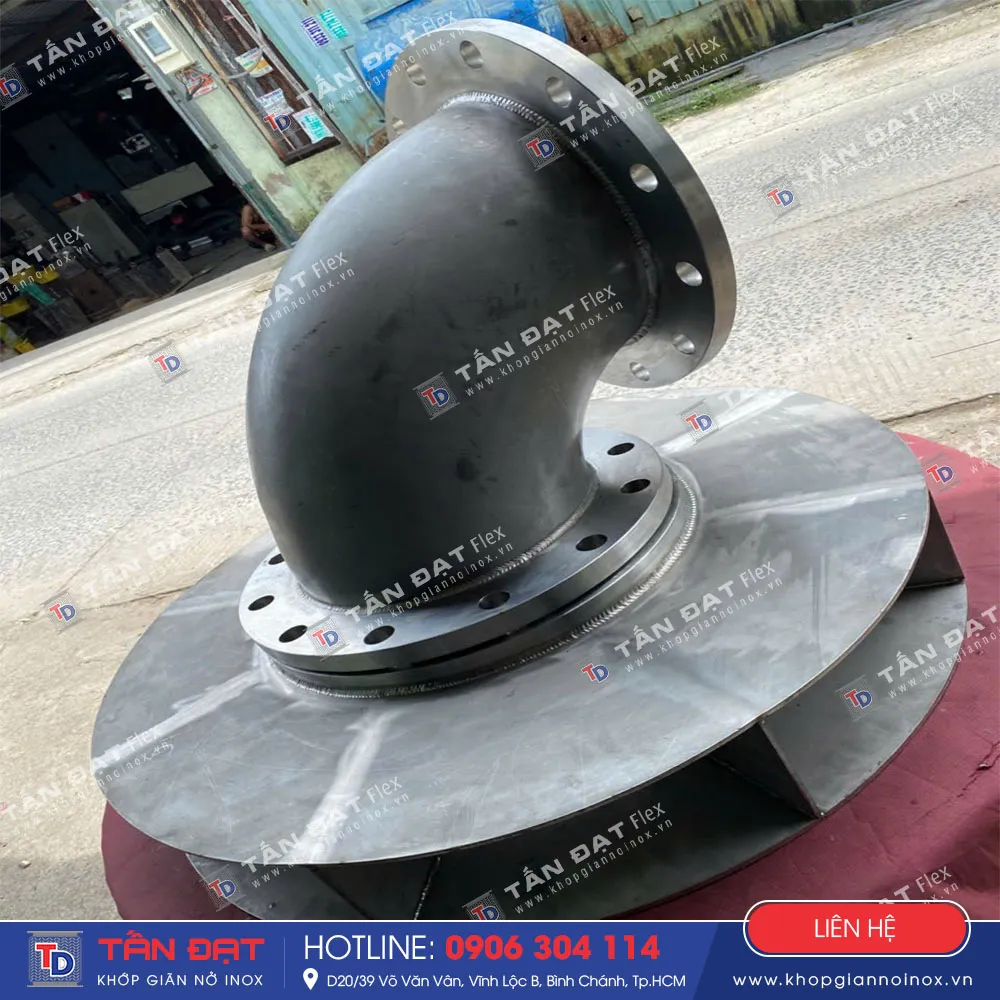

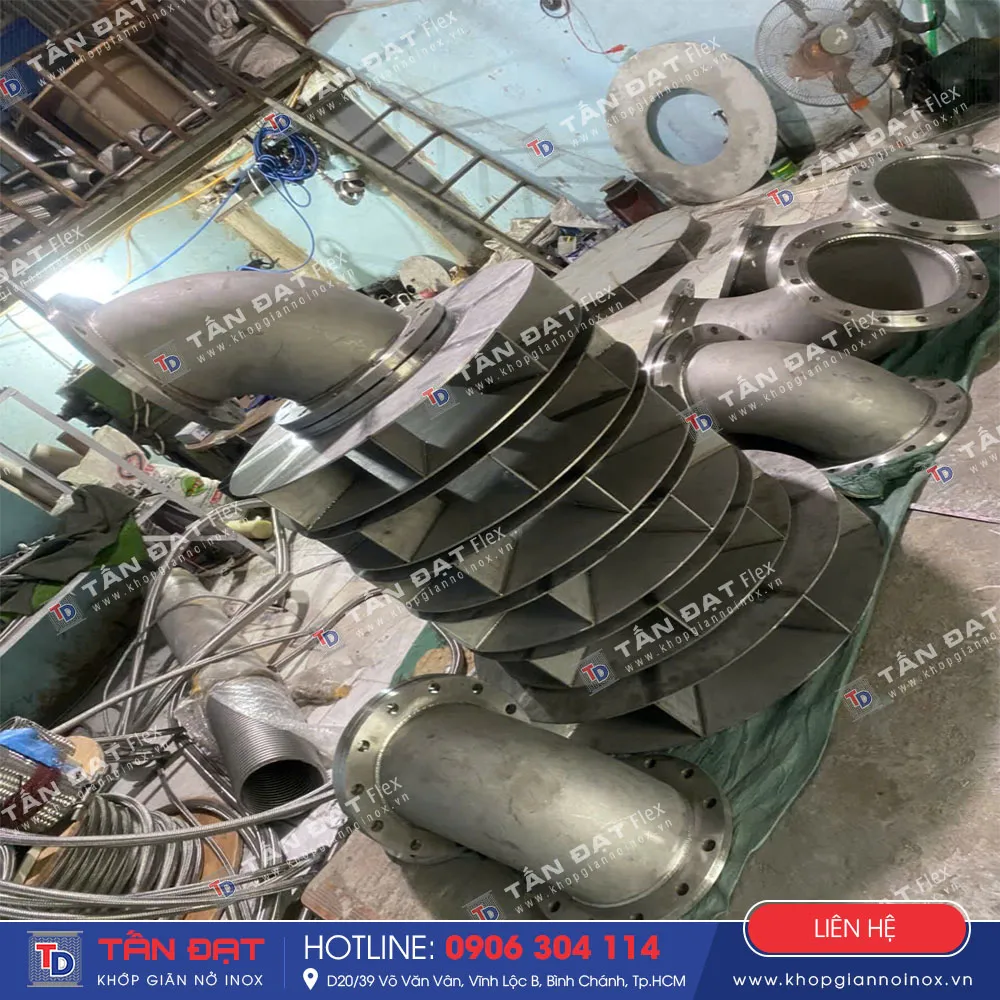

Một bộ hút nước chống xoáy tiêu chuẩn bao gồm đĩa chắn dòng dạng phẳng hoặc nón kết hợp cùng đoạn co 90 độ nối bích. Cơ chế vận hành dựa trên việc phá vỡ dòng chuyển động xoay tròn tự nhiên của chất lỏng:
- Triệt tiêu tâm xoáy: Khi nước hạ gần mức đáy, đĩa chắn chặn đứng dòng xoáy hình phễu từ bề mặt đi xuống, ngăn chặn không khí bị hút trực tiếp vào ống.
- Ổn định vận tốc dòng: Khoảng cách giữa đĩa và miệng ống được tính toán để không gây cản trở dòng chảy chính, giữ cho áp suất tại cửa hút luôn ổn định.
- Linh hoạt vị trí lắp: Thiết bị phục vụ hiệu quả cho cả hai cấu hình: đặt ngập sâu (positive head) hoặc hệ thống hút nâng (suction lift).
Thông số kỹ thuật và phương án gia công theo yêu cầu

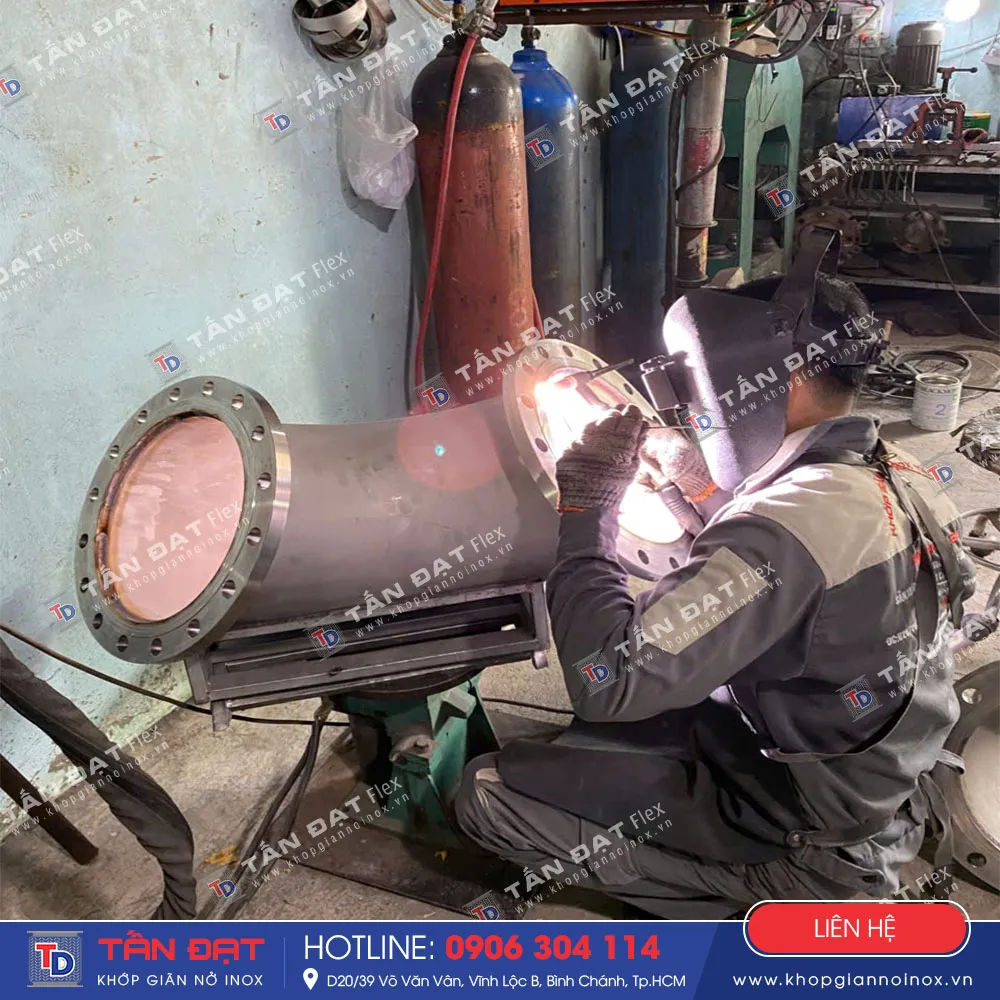

Xưởng cơ khí Tấn Đạt nhận thiết kế và chế tạo thiết bị theo bản vẽ riêng của từng dự án, đáp ứng chính xác yêu cầu lắp đặt thực tế trên công trường tại TP.HCM và các tỉnh thành.
| Đặc tính kỹ thuật | Tùy chọn tiêu chuẩn |
|---|---|
| Vật liệu chế tạo | Inox 304, Inox 316 theo đặt hàng |
| Kiểu kết nối | Mặt bích tiêu chuẩn PN16, JIS 10K, ANSI 150 |
| Chiều dài ống và kích thước đĩa | Sản xuất theo thông số thực tế của bể chứa |
| Công tác kiểm tra xuất xưởng | Kiểm tra áp lực và ngoại quan 100% sản phẩm |
Lưu ý khi lựa chọn và lắp đặt bộ hút chống xoáy
Để thiết bị phát huy tối đa hiệu quả, các kỹ sư hệ thống cần lưu ý một số điểm quan trọng trong quá trình thiết kế đường ống:
- Xác định chính xác lưu lượng tối đa của bơm để tính đường kính đĩa chắn phù hợp, tránh hiện tượng thắt cổ chai gây tổn thất áp suất.
- Đảm bảo khoảng cách tối thiểu từ đáy bể đến mặt dưới của đĩa để nước lưu thông đều từ mọi hướng.
- Sử dụng đúng tiêu chuẩn mặt bích (JIS, DIN hoặc ANSI) tương thích với hệ thống van và đường ống sẵn có.
Liên hệ tư vấn giải pháp và đặt hàng
Quý kỹ sư và đơn vị thầu cần tư vấn chi tiết về thiết bị chống xoáy bồn nước hoặc yêu cầu gia công riêng, vui lòng liên hệ trực tiếp với CÔNG TY TNHH SX TM VÀ DỊCH VỤ CƠ KHÍ TẤN ĐẠT để nhận hỗ trợ kỹ thuật và báo giá nhanh chóng.
Câu hỏi thường gặp về bộ hút nước chống xoáy
Vì sao bể nước PCCC cần bộ chống xoáy?
Khi mực nước thấp, dòng hút tạo xoáy phễu làm bơm hút khí, giảm lưu lượng và gây hư bơm. Đĩa chống xoáy phá xoáy, giúp bơm hút được gần hết nước trong bể.
Kích thước đĩa chống xoáy chọn thế nào?
Đường kính đĩa thường lớn hơn nhiều lần đường kính ống hút và tuân theo bản vẽ thiết kế PCCC. Tấn Đạt gia công theo DN ống hút và bản vẽ của bạn.
Thiết bị chống xoáy dùng để làm gì?
Thiết bị chống xoáy giúp ngăn chặn sự hình thành dòng xoáy khi rút chất lỏng khỏi bể, duy trì dòng chảy ổn định và ngăn không khí lọt vào hệ thống bơm.
Vật liệu chế tạo đĩa chống xoáy là gì?
Sản phẩm được làm bằng Inox 304 tiêu chuẩn và có thể sử dụng Inox 316 theo yêu cầu riêng của khách hàng.
Bộ chống xoáy có hỗ trợ gia công theo kích thước riêng không?
Có, Tấn Đạt nhận gia công kích thước, vật liệu và kiểu kết nối mặt bích (PN16, JIS 10K, ANSI 150) theo yêu cầu của bản vẽ.
Công trình đã sử dụng
Đánh giá sản phẩm
Nhận xét kỹ thuật
Phòng kỹ thuật Tấn Đạt Flex
Đĩa thiết bị chống xoáy bồn nước inox thuộc nhóm bộ hút nước chống xoáy. Vật liệu inox 304 (inox 316 theo yêu cầu). Theo đánh giá của bộ phận kỹ thuật, đây là lựa chọn phù hợp khi cần vật liệu inox bền, chịu nhiệt và chống gỉ trong điều kiện làm việc thông thường. Để sản phẩm đạt tuổi thọ tốt nhất, cần chọn đúng thông số và lắp đặt theo hướng dẫn kỹ thuật.
Ưu điểm
- Vật liệu inox bền, chịu nhiệt và chống gỉ trong điều kiện làm việc thông thường
- Thân ống mềm uốn linh hoạt, dễ đi đường ống ở vị trí lệch tâm hoặc không gian hẹp
- Gia công theo kích thước, kiểu kết nối và vật liệu riêng của từng công trình
Lưu ý khi chọn & lắp đặt
- Với môi trường clo, nước biển hoặc hoá chất mạnh nên cân nhắc nâng cấp lên inox 316
- Tránh xoắn ống khi lắp và giữ bán kính uốn trong giới hạn cho phép để kéo dài tuổi thọ
- Khi đặt hàng nên cung cấp áp suất, nhiệt độ, lưu chất và kích thước lắp đặt để được tư vấn chính xác
